某單位每天在生產過程中產生大量污水，該單位周圍無配套下游污水處理廠的市政管網，如該廢水不能清理后排放，勢必會對周圍環境造成嚴重污染，同時亦不符合相關的環保要求。

該單位生產過程中，在脫脂清洗、酸洗清洗及地面沖洗過程中每天共越排放污水10m3，在磷化清洗環節每天需更換排水6m3。該單位所排放的各類廢水總的特點是有機物濃度高，無法直接通過一步生化法直接處理到達標排放。根據業主提供的信息，并在查閱相關資料的基礎上仔細分析，欲達到業主要求的GB18918-2002中一級A排放標準，我公司采用“斜管沉淀+AO生化+MBR”的工藝針對該廢水設計本方案，以供貴方審議。

根據以往經驗及該類污水特性，該原水主要指標為：PH 3.0-5.0、CODcr ≤ 1300mg/L、TP ≤ 10mg/L。

本套處理系統設計性能為處理后出水水質應達到GB18918-2002《城鎮污水處理廠污染物排放標準》中表一級A排放，即：PH 6-9、CODcr≤50mg/L、BOD≤10mg/L、SS≤10mg/L、NH3-N≤5mg/L。

設計水量

即每天脫脂清洗、酸洗清洗及地面沖洗污水10m3，磷化清洗更換排水6m3，總共16m3，稍留出一定余量，設計本套污水處理設置處理水量為每天20m3/d

設計水質

本方案把各類廢水混合后一起處理，根據以往經驗，噴漆污水一般的污染指標為CODcr ≤ 1500mg/L，PH酸性，依次作為本套處理設施的設計進水指標。

應業主要求，設計半套酸洗磷化污水處理設施性能為處理后最終出水水質應達到GB18918-2002《城鎮污水處理廠污染物排放標準》中表一級A排放，即：CODcr≤50mg/L、BOD≤10mg/L、SS≤10mg/L、NH3-N≤5mg/L。

酸洗磷化污水處理設備工藝流程

酸洗磷化污水處理流程說明

各類污水排入PH調節池混合，加藥進行PH調節；調節池調節PH后的污水由泵送入斜管沉淀器加藥沉淀固體顆粒及懸浮物；斜管沉淀器出水自流進入中間池存放；中間池的水由泵連續抽送進入一體化生化MBR設備的厭氧池，此單元主要功能把大分子有機物分解為小分子，以利于后續好氧處理；厭氧后的水自流進入好氧池，風機曝氣供氧進行好氧反應能分解去除大部分有物；好氧池中的水由浮球液位計控制后續MBR膜系統的啟閉，其主要作用是進一步將一體化處理設備中的出水凈化，確保出水的COD、SS、BOD等各項指標達標后排放或回用。

管沉淀器產生的污泥排入污泥池；本系統個工藝單元長時間運行污泥量超過正常需求時抽出部分排入污泥池；污泥池中濾液回流回調節池重新進入水處理系統；污泥池的的污泥積存干化，達到一定量后外運處理。 土建配備：

調節池     3m×3m×3m 池體200mm鋼砼，做耐酸防腐處理

中間池     3m×3m×3m 池體200mm鋼砼

設備平臺    5m×3m     厚度100mm

污泥池     1m×2m×1m    池體200mm鋼砼

設備坑     6m×2m×2.6m  底面100mm素砼找平

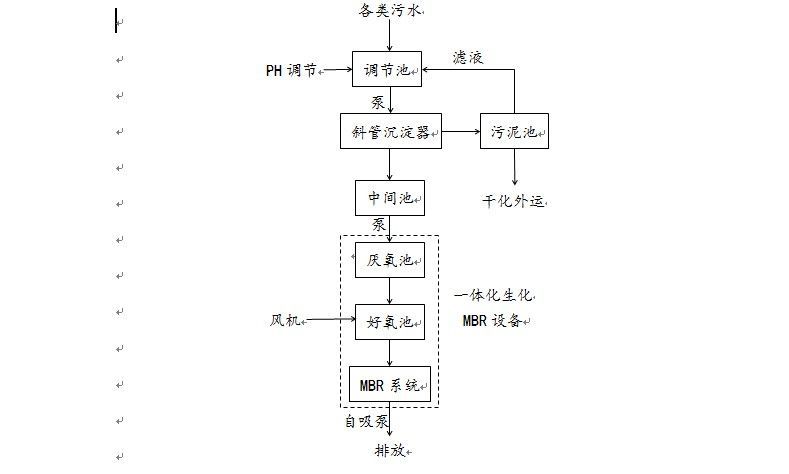

流程示意圖
